Opbouw stopcontact installeren: zo doe je dat stap voor stap

Een opbouw stopcontact installeren doe je rechtstreeks op de muur, zonder inbouwdoos. Je bevestigt eerst de behuizing op de gewenste plek, voert de kabel via de kabelinvoer naar binnen en sluit daarna de draden aan op de juiste klemmen. Werk altijd aan een spanningsloze installatie en controleer dit met een geschikte tweepolige spanningstester voordat je ergens aan begint.

Opbouwstopcontacten zijn populair in garages, schuren en werkplaatsen, omdat je de muur niet hoeft open te breken. De behuizing zit volledig op de muur, inclusief de kabelgoot of installatiebuis die ernaartoe loopt. Dat maakt montage overzichtelijk, maar vraagt wel om de juiste aansluitvolgorde en een zorgvuldige controle voor je de kap dichtdoet.

In dit stappenplan lees je hoe je een opbouw stopcontact veilig plaatst en aansluit, welk gereedschap je nodig hebt, en wat je kunt doen bij afwijkende bedrading of ontbrekende aarde.

Welke draad gaat waar naartoe?

Bij moderne Nederlandse huisinstallaties kom je voor een geaard stopcontact normaal gesproken drie aders tegen. Bruin is de fasedraad, blauw de nuldraad en geel/groen de aardedraad. Kijk altijd naar de markeringen op het stopcontact dat je gebruikt, want de exacte aanduidingen kunnen per fabrikant verschillen.

Kom je afwijkende of oude kleuren tegen? Ga dan niet op kleur af. In oudere woningen kunnen andere kleurcodes zijn gebruikt, of heeft iemand in het verleden de verkeerde kleur gebruikt. Laat bij twijfel altijd eerst vaststellen welke ader welke functie heeft voordat je verder gaat.

Werk nooit aan bedrading waarvan je niet hebt vastgesteld dat deze spanningsloos is. Schakel de betreffende groep in de groepenkast uit en controleer daarna met een tweepolige spanningstester voordat je blanke delen of aders aanraakt.

Wat is een opbouw stopcontact?

Bij een opbouwstopcontact zit de volledige behuizing op de muur. Dat is het grote verschil met een inbouwstopcontact, waarbij het aansluitgedeelte in een inbouwdoos in de wand verdwijnt en alleen de afdekplaat zichtbaar is.

Opbouw is een logische keuze wanneer je de muur niet wilt of kunt openbreken. Je ziet het daarom veel in garages, schuren, werkplaatsen en kelders, waar leidingen zichtbaar over de muur lopen via een kabelgoot of installatiebuis. Door die open manier van aanleggen is ook een eventuele reparatie later gemakkelijker.

Heb je al een geschikte voedingsleiding op de gewenste plek? Dan kun je de onderstaande stappen volgen voor de montage en aansluiting. Moet er nog een volledig nieuw stroompunt of een nieuwe leiding worden aangelegd, dan is de klus een stuk uitgebreider en vraagt het om meer elektrotechnische kennis.

Dit heb je nodig

Controleer voor je begint of het stopcontact geschikt is voor de ruimte. In een droge binnenkamer gebruik je ander materiaal dan in een garage of schuur waar vocht een rol kan spelen. Kijk bij de aanschaf naar de IP-beschermingsgraad van het stopcontact.

• Geaard opbouwstopcontact geschikt voor de omgeving
• Passende schroeven en pluggen
• Schroevendraaier (plat en kruis)
• Striptang voor het strippen van de aders
• Tweepolige spanningstester
• Accuboormachine met passende boor
• Waterpas
• Potlood
• Kabelgoot, installatiebuis of wartel passend bij de behuizing

Gebruik installatiemateriaal dat bij elkaar past. Een kabelinvoer of installatiebuis moet geschikt zijn voor de behuizing die je monteert, zowel qua diameter als qua type afdichting. Goedkoop of verkeerd materiaal kan de bescherming van de behuizing tenietdoen.

Het stopcontact plaatsen en de behuizing bevestigen

De eerste fase van de installatie draait om veiligheid en voorbereiding. Zorg dat de spanning aantoonbaar uit staat voordat je ook maar één kabel aanraakt, en neem de tijd om de behuizing netjes en recht te monteren. Een scheef stopcontact dat later losraakt is geen pretje.

Stap 1. Schakel de spanning uit

Ga naar de groepenkast en schakel de installatieautomaat van de betreffende groep uit. Weet je niet welke groep je nodig hebt, zoek dit dan eerst uit. Gebruik daarna op de werkplek een tweepolige spanningstester om te controleren of de installatie daadwerkelijk spanningsloos is.

Kun je niet betrouwbaar vaststellen dat er geen spanning meer aanwezig is? Begin dan niet aan de montage. Een spanningstester is hier geen optioneel hulpmiddel maar een vereiste.

Stap 2. Bepaal de plek van het stopcontact

Kies de exacte positie en kijk meteen hoe de elektrische leiding de behuizing bereikt. Bij opbouwinstallaties loopt de kabel meestal zichtbaar via een kabelgoot of installatiebuis. Controleer ook de ondergrond: het stopcontact moet stevig bevestigd kunnen worden zodat het niet losraakt als je een stekker uittrekt.

Houd ook rekening met de omgeving. Is er kans op vocht of stof? Kies dan een stopcontact met een passende IP-beschermingsgraad voor die ruimte.

Stap 3. Open het opbouwstopcontact

Haal de afdekking van het stopcontact zodat je bij de montageplaat en aansluitklemmen kunt. Hoe je de behuizing opent, verschilt per merk en model. Sommige uitvoeringen bestaan uit een losse achterplaat, een aansluitgedeelte en een kap. Bekijk ook meteen waar de kabel of installatiebuis de behuizing in moet.

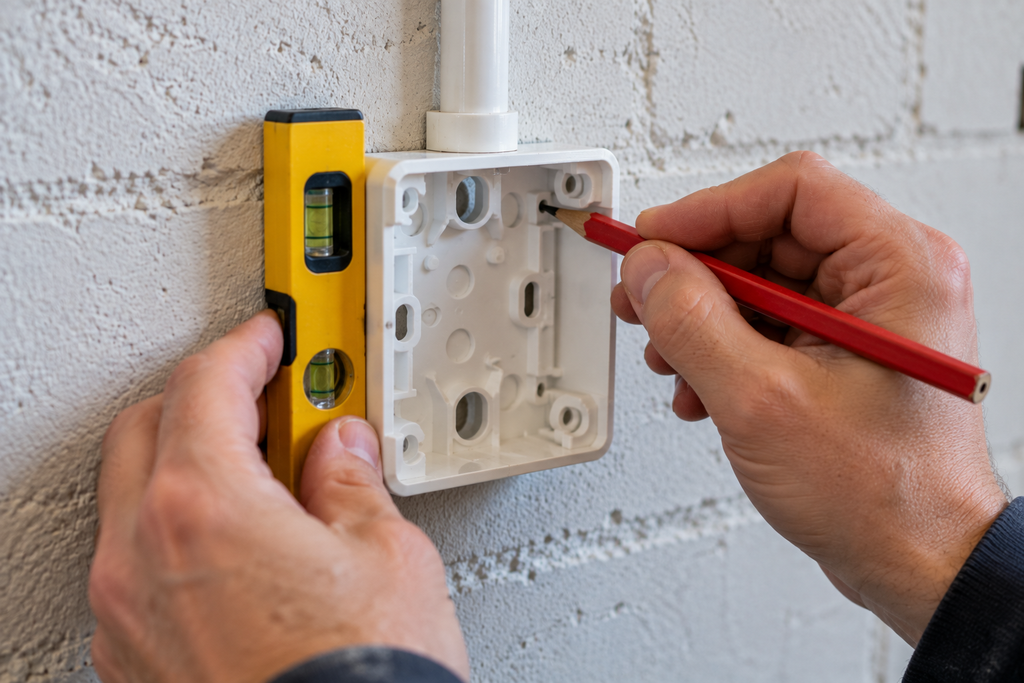

Stap 4. Teken de bevestigingspunten af

Houd de achterplaat op de gekozen positie en gebruik een kleine waterpas om hem recht te houden. Markeer de bevestigingsgaten met een potlood. Controleer vóór het boren of er bestaande leidingen of andere installaties in de muur kunnen lopen.

Boor daarna de gaten en plaats passende pluggen als de ondergrond dat vraagt. Gebruik bevestigingsmateriaal dat geschikt is voor het type muur.

Stap 5. Maak de kabelinvoer passend

Bij veel opbouwstopcontacten zitten voorbereide openingen voor een kabel, kabelgoot of installatiebuis. Open alleen de invoer die je daadwerkelijk nodig hebt. Laat een installatiebuis voldoende ver de invoer in lopen, zodat de bedrading binnen de behuizing beschermd blijft.

Gebruik je een spatwaterdicht model met een wartel? Voer de kabel dan op de voorgeschreven manier door de wartel en zorg dat hij na montage goed aansluit. Maak nooit een gat groter dan nodig: dat tast de bescherming van de behuizing aan.

Stap 6. Bevestig de achterplaat stevig aan de muur

Schroef de achterplaat of behuizing stevig vast. Controleer tijdens het aandraaien nog een keer of het stopcontact recht hangt. Draai stevig aan, maar forceer kunststof onderdelen niet. Een gebarsten behuizing gebruik je niet meer.

Controleer tot slot of de kabel of installatiebuis netjes op de kabelinvoer aansluit en of de bedrading voldoende ruimte heeft om straks zonder scherpe knikken op de aansluitklemmen te komen.

Draden aansluiten en de installatie afronden

Met de behuizing op zijn plek kun je de aders voorbereiden en aansluiten. Dit is het meest kritieke onderdeel: een losse verbinding of een verwisselde ader kan gevaarlijke situaties veroorzaken. Neem hier de tijd voor en controleer alles vóór je de kap dichtdoet.

Stap 7. Maak de aders klaar voor aansluiting

Strip met een striptang alleen het gedeelte dat nodig is voor de aansluitklem van jouw stopcontact. Gebruik de striplengte die de fabrikant aangeeft, want die kan per type klem verschillen. Beschadig de koperen kern niet tijdens het strippen en controleer daarna of geen blank koper buiten de klem uitsteekt.

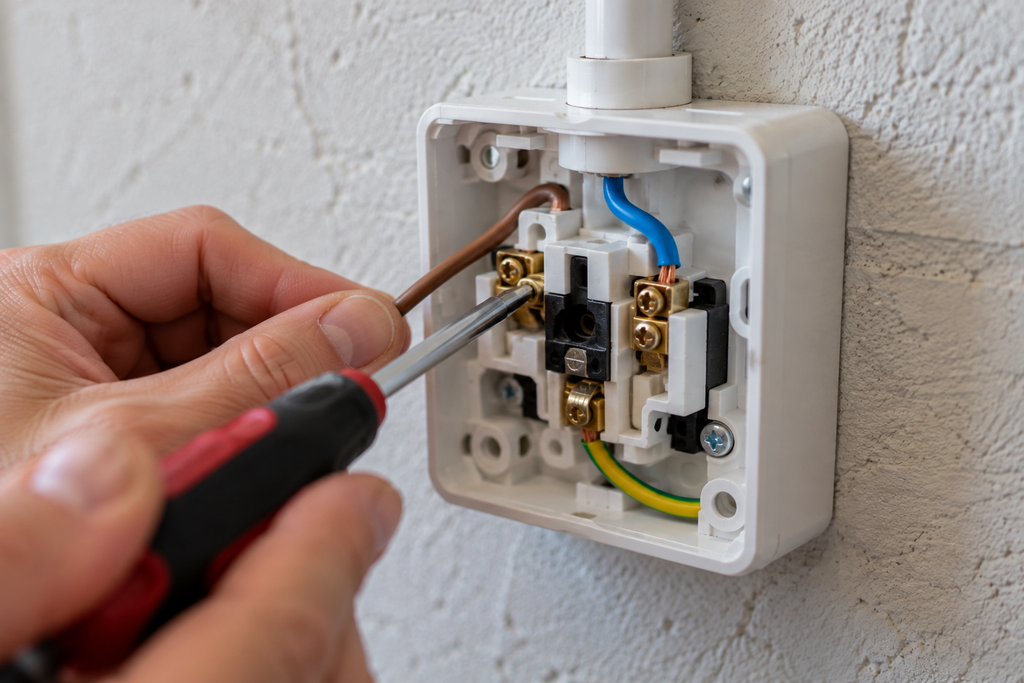

Stap 8. Sluit de draden aan

Controleer de aanduidingen op het stopcontact. De fasedraad (bruin) gaat naar aansluiting L, de nuldraad (blauw) naar N en de geel/groene ader naar de aardklem (⏚). Gebruik altijd de markeringen van jouw stopcontact als leidraad.

Bij schroefklemmen: controleer of de ader correct geklemd zit. Bij steekklemmen: steek de ader ver genoeg in de daarvoor bedoelde opening. Trek niet hard aan de bedrading, maar controleer voorzichtig of iedere ader goed vastzit.

Stap 9. Controleer de aansluiting vóór het sluiten

Neem hier even de tijd voor. Een fout corrigeren is nu veel gemakkelijker dan nadat de behuizing dicht is. Controleer minimaal het volgende:

• Bruin zit op de juiste faseaansluiting (L)
• Blauw zit op de juiste nulaansluiting (N)
• Geel/groen zit op de aardklem (⏚)
• Iedere ader zit stevig vast
• Er is geen blank koper buiten de klem zichtbaar
• De isolatie van de draden is niet beschadigd
• De draden kunnen niet tussen twee delen van de behuizing komen

Stap 10. Monteer het aansluitgedeelte en de kap

Leg de draden rustig in de beschikbare ruimte en monteer het aansluitgedeelte volgens de instructies van jouw stopcontact. Let erop dat geen enkele draad tussen de montageplaat en behuizing terechtkomt. Plaats daarna de buitenste kap. De behuizing moet uiteindelijk stevig en recht tegen de wand zitten zonder zichtbare draden tussen de onderdelen.

Stap 11. Schakel de spanning weer in

Controleer of het stopcontact volledig gemonteerd is en er geen blanke delen meer bereikbaar zijn. Schakel pas daarna de betreffende groep in de groepenkast weer in. Een lamp of apparaat dat werkt, bewijst niet dat de aardverbinding correct is. Heb je twijfel over de kwaliteit van de installatie? Laat hem controleren door iemand met de juiste elektrotechnische kennis en meetapparatuur.

Veelgemaakte fouten bij het installeren van een opbouw stopcontact

Een opbouw stopcontact bestaat uit relatief weinig onderdelen. Juist daardoor wordt de klus soms te makkelijk ingeschat. De fouten hieronder komen regelmatig voor en kunnen gevaarlijke situaties veroorzaken. Herken ze op tijd en voorkom ze.

Neem vóór het sluiten van de behuizing altijd even de tijd voor een laatste visuele controle. Dat kost een minuut extra en voorkomt problemen achteraf.

Bijzondere situaties bij de installatie

Niet iedere situatie verloopt precies zoals het standaard stappenplan beschrijft. Hieronder vind je uitleg voor een aantal situaties die je tijdens de installatie kunt tegenkomen.

Doorlussen naar een volgend stopcontact

Sommige opbouwstopcontacten hebben aansluitmogelijkheden om de voeding door te lussen naar een volgend punt. Dat betekent niet dat je zomaar onbeperkt extra stopcontacten kunt toevoegen. Je verandert daarmee de vaste installatie en moet rekening houden met de bestaande groep, leidingdoorsnede, beveiliging en aarding. Wil je alleen een bestaand stopcontact vervangen, dan is de klus overzichtelijker dan wanneer je een volledig nieuw aansluitpunt wilt aanleggen.

Geen aardedraad aanwezig

Kom je alleen een bruine en blauwe draad tegen terwijl je een geaard stopcontact wilt installeren? Sluit dan niet simpelweg het stopcontact aan met de aardklem leeg. Een geaard stopcontact wekt de verwachting dat een aangesloten apparaat daadwerkelijk geaard is. Gebruik ook geen willekeurige draad als aarde. Laat bij een ontbrekende of onduidelijke aarding beoordelen wat er in de bestaande installatie nodig is.

Oude of afwijkende kleuren in de bedrading

In oudere woningen kun je bedrading tegenkomen die niet overeenkomt met de moderne kleuren bruin, blauw en geel/groen. Vertrouw dan niet op een kleurschema van internet om de functies te bepalen. Dat geldt ook wanneer iemand in het verleden de verkeerde kleuren heeft gebruikt. Zie je oude, beschadigde of onduidelijke bedrading? Stop dan met de montage totdat duidelijk is hoe de installatie is opgebouwd.

Opbouw stopcontact in de garage of schuur

Juist in een garage of schuur is opbouw praktisch, omdat je geen sleuven en inbouwdozen in de muur hoeft te maken. Let in zulke ruimtes extra op de omstandigheden. Bij kans op vocht of stof heb je een stopcontact met een passende IP-beschermingsgraad nodig. Een spatwaterdichte behuizing werkt alleen naar behoren als ook de kabelinvoer, wartels en afdichtingen correct zijn gemonteerd.

Wanneer schakel je een elektricien in?

Het vervangen van een bestaand opbouwstopcontact is iets anders dan een nieuwe elektrische installatie aanleggen zonder de benodigde kennis. Er zijn situaties waarbij je beter hulp kunt inschakelen.

Schakel een elektricien in wanneer je beschadigde of verbrande bedrading ziet, geen betrouwbare aarde aantreft, oude of onbekende draadkleuren tegenkomt of niet veilig kunt vaststellen dat de installatie spanningsloos is. Ook bij een grotere uitbreiding van de installatie is vakkennis belangrijk: het nieuwe stopcontact moet onderdeel worden van een installatie waarbij bedrading, verbindingen en beveiligingen op elkaar zijn afgestemd.

Twijfel je ergens over? Laat het dan controleren. Een onveilig stopcontact is gevaarlijker dan de kosten van een elektricien.

Veelgestelde vragen over een opbouw stopcontact installeren

Hieronder vind je antwoorden op de meestgestelde vragen over het installeren van een opbouwstopcontact. Van de aansluitvolgorde van de draden tot wat je doet als er geen aardedraad aanwezig is.

💡 Een opbouw stopcontact installeren doe je door de spanning uit te schakelen en te controleren, de behuizing stevig te bevestigen, bruin op L, blauw op N en geel/groen op de aardklem aan te sluiten, en pas daarna de kap te sluiten en de spanning terug in te schakelen.
