Houten draaikiepraam afstellen? – Stappenplan + uitleg

Een houten draaikiepraam afstellen is vaak nodig wanneer het raam klemt, aan de onderkant sleept, scheef hangt, tocht of niet meer soepel sluit. In veel gevallen hoef je hiervoor niet direct een vakman in te schakelen.

Via het hang- en sluitwerk kun je de hoogte, zijdelingse positie en aandruk van het raam aanpassen.

Het is wel belangrijk dat je eerst uitzoekt waarom het raam niet goed sluit. Bij een houten draaikiepraam kan verkeerde afstelling de oorzaak zijn, maar het probleem kan ook komen door vuil, beschadigd beslag, rubbers of het houten raam zelf.

In dit stappenplan lees je hoe je bepaalt waar het probleem zit en hoe je een houten draaikiepraam vervolgens hoger, lager, naar links, naar rechts of strakker afstelt.

Wanneer moet je een houten draaikiepraam afstellen?

Een goed afgesteld draaikiepraam moet zonder veel kracht kunnen openen, kiepen en sluiten. De raamvleugel hoort daarbij vrij in het kozijn te bewegen en bij het sluiten netjes tegen de afdichting te komen.

Merk je dat dit niet meer gebeurt? Dan kan afstellen nodig zijn.

Veelvoorkomende problemen zijn:

Ga niet direct aan alle stelschroeven draaien. Zoek eerst uit waar het raam het kozijn raakt of waar de kier ontstaat.

Daarmee weet je veel beter welke correctie nodig is.

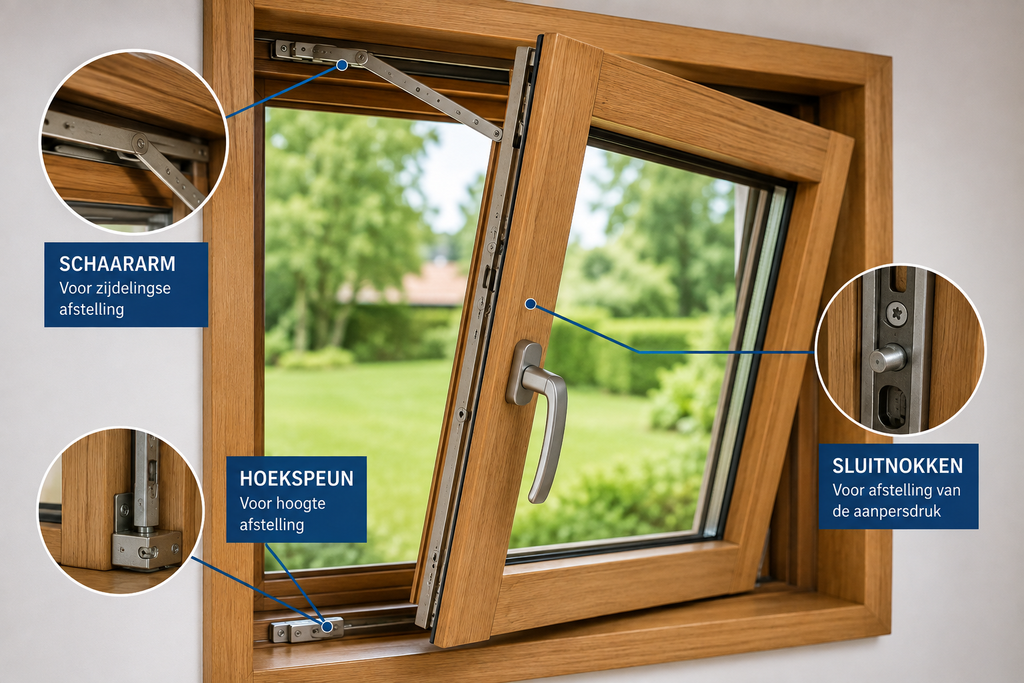

Hoe werkt het afstellen van een draaikiepraam?

Een draaikiepraam heeft uitgebreid hang- en sluitwerk. Wanneer je aan de kruk draait, worden meerdere sluitpunten rondom de raamvleugel bediend.

Voor het afstellen zijn vooral drie onderdelen belangrijk:

• de schaararm;
• de hoekspeun;
• de sluitnokken.

Met deze onderdelen kun je verschillende eigenschappen van het raam aanpassen.

De schaararm

De schaararm bevindt zich aan de bovenzijde van het draaikiepraam en speelt een belangrijke rol bij de kiepstand. Bij veel systemen kun je via dit onderdeel ook de zijdelingse positie van de bovenzijde van de raamvleugel corrigeren.

Raakt bijvoorbeeld vooral de bovenste hoek aan de sluitzijde het kozijn, dan kan een correctie bij de schaararm nodig zijn.

De hoekspeun

Onderaan de raamvleugel bevindt zich bij veel draaikiepsystemen een hoekspeun of onderste scharnierconstructie. Via dit onderdeel kun je de hoogte van de raamvleugel bij veel systemen aanpassen.

Hangt het raam te laag en sleept het langs de onderkant van het kozijn, dan is dit één van de eerste plekken die je moet controleren. Afhankelijk van het beslag is via dit onderdeel soms ook een zijdelingse correctie mogelijk.

De sluitnokken

Langs de zijkant van de raamvleugel zitten meerdere sluitpunten. Deze bewegen wanneer je de raamkruk bedient en trekken het raam in gesloten stand tegen het kozijn.

Bij veel systemen zijn de sluitnokken verstelbaar. Daarmee kun je de aanpersdruk veranderen. Dit bepaalt hoe stevig de raamvleugel tegen de afdichtingsrubbers wordt gedrukt.

Meer druk is niet automatisch beter. Wanneer de aanpersdruk te hoog staat, kan de raamkruk zwaar gaan bedienen en kunnen de rubbers onnodig worden belast. Bij te weinig druk kan er juist tocht ontstaan.

Welk gereedschap heb je nodig?

Voor het afstellen van een houten draaikiepraam heb je meestal geen uitgebreide gereedschapskist nodig. Wel is het belangrijk dat je de juiste maat sleutel gebruikt, zodat je de stelschroeven niet beschadigt.

Leg bijvoorbeeld het volgende klaar:

• set inbussleutels;
• Torx-set;
• platte schroevendraaier;
• kruiskopschroevendraaier;
• waterpas;
• rolmaat;
• schilderstape of potlood;
• zachte doek.

Welke sleutel je precies nodig hebt, hangt af van het merk en type beslag. Gebruik daarom geen gereedschap dat slechts half past. Daarmee beschadig je de stelschroef sneller dan je denkt.

Controleer indien mogelijk eerst welk merk beslag op het raam zit en zoek daarna de bijbehorende technische handleiding.

Controleer dit voordat je begint met afstellen

Een draaikiepraam dat niet goed sluit, hoeft niet automatisch verkeerd afgesteld te zijn. Zeker bij houten ramen kunnen andere oorzaken een grote rol spelen.

Loop daarom eerst een aantal controles langs voordat je iets verstelt.

Controleer of het kozijn goed staat

Het kozijn zelf moet voldoende haaks en waterpas staan. Wanneer het hele kozijn scheef gemonteerd of vervormd is, kun je dat niet volledig oplossen door alleen de raamvleugel te verstellen.

Controleer met een waterpas of de stijlen en bovenregel niet duidelijk uit het lood staan. Wil je nauwkeuriger controleren, meet dan ook de diagonalen.

Zijn die sterk verschillend, dan kan het kozijn uit haak staan.

Zoek waar het raam precies aanloopt

Open en sluit het raam langzaam terwijl je goed kijkt en luistert. Probeer vast te stellen waar de raamvleugel het kozijn raakt.

Let bijvoorbeeld op:

• de onderste hoek aan de krukzijde;
• de bovenzijde;
• de volledige onderrand;
• de sluitzijde;
• een plaats waar verf is afgesleten.

Je kunt het contactpunt eventueel markeren met schilderstape. Daarmee wordt het later makkelijker om te controleren of je correctie effect heeft.

Maak het kozijn en beslag schoon

Vuil in de sponning kan verrassend veel invloed hebben op de werking van een raam. Verwijder zand, stof, oude verfresten en ander vuil voordat je begint met afstellen.

Maak ook de bereikbare delen van het beslag voorzichtig schoon.

Soms blijkt een raam dat zogenaamd verkeerd is afgesteld simpelweg tegen vuil aan te lopen.

Controleer de rubbers

Bekijk de afdichtingsrubbers rondom de raamvleugel en controleer of deze nog in goede staat zijn.

Let erop of ze:

• niet gescheurd zijn;
• niet dubbel zitten;
• niet loskomen;
• niet zijn meegeschilderd;
• schoon zijn.

Een beschadigd rubber los je niet op door de sluitnok steeds strakker te zetten.

Controleer het beslag

Bekijk ten slotte het zichtbare hang- en sluitwerk. Controleer of er geen schroeven loszitten en of onderdelen niet verbogen, gebroken of opvallend versleten zijn.

Wanneer je duidelijke schade ziet, is afstellen vaak niet voldoende en moet het betreffende onderdeel mogelijk worden vervangen.

Houten draaikiepraam afstellen in 6 stappen

Heb je gecontroleerd dat het kozijn, hout en beslag in orde zijn? Dan kun je gericht beginnen met afstellen.

De exacte werkwijze verschilt per merk en type beslag. Gebruik onderstaande stappen daarom als algemene aanpak en controleer bij twijfel altijd de technische handleiding van jouw systeem.

Stap 1: bepaal welk probleem je wilt oplossen

Kijk eerst naar de stand van de raamvleugel.

Sleept het raam aan de onderkant, dan moet je waarschijnlijk de hoogte of scheefstand corrigeren. Staat het raam te ver naar links of rechts, dan heb je een zijdelingse correctie nodig.

Tocht het raam terwijl de raamvleugel verder netjes in het kozijn staat, dan moet je eerder naar de aanpersdruk en rubbers kijken.

Stap 2: zoek het merk van het beslag

Open het raam en kijk naar de metalen onderdelen rondom de raamvleugel. Op het beslag staat vaak een merknaam of logo.

Veel voorkomende merken zijn onder andere:

• GU;
• BUVA;
• Roto;
• Winkhaus;
• Maco.

Dat merk is belangrijk, omdat de positie en werking van de afstelpunten kan verschillen.

Stap 3: kies het juiste afstelpunt

Bepaal aan de hand van het probleem welk onderdeel je moet aanpassen. Werk niet meteen aan meerdere stelschroeven tegelijk.

Maak vooraf eventueel een foto van de oorspronkelijke stand. Daarmee heb je altijd een referentie als de correctie niet het gewenste resultaat geeft.

Stap 4: voer een kleine correctie uit

Verstel het beslag steeds in kleine stappen. Een kwartslag kan soms al merkbaar verschil geven.

Daarna sluit je het raam en controleer je opnieuw hoe het beweegt. Zo voorkom je dat je het raam onnodig te ver verstelt.

Stap 5: test alle standen

Controleer na iedere correctie of het raam goed functioneert in de gesloten, draai- en kiepstand.

De raamkruk moet zonder buitensporige kracht kunnen bewegen. Ook mag de raamvleugel nergens hard tegen het kozijn aanlopen.

Stap 6: blijf gericht corrigeren

Is het probleem kleiner geworden, dan zit je waarschijnlijk op het juiste afstelpunt. Voer indien nodig nog een kleine correctie uit.

Wordt het probleem juist erger, draai dan terug richting de oorspronkelijke stand en controleer opnieuw of je wel het juiste onderdeel verstelt.

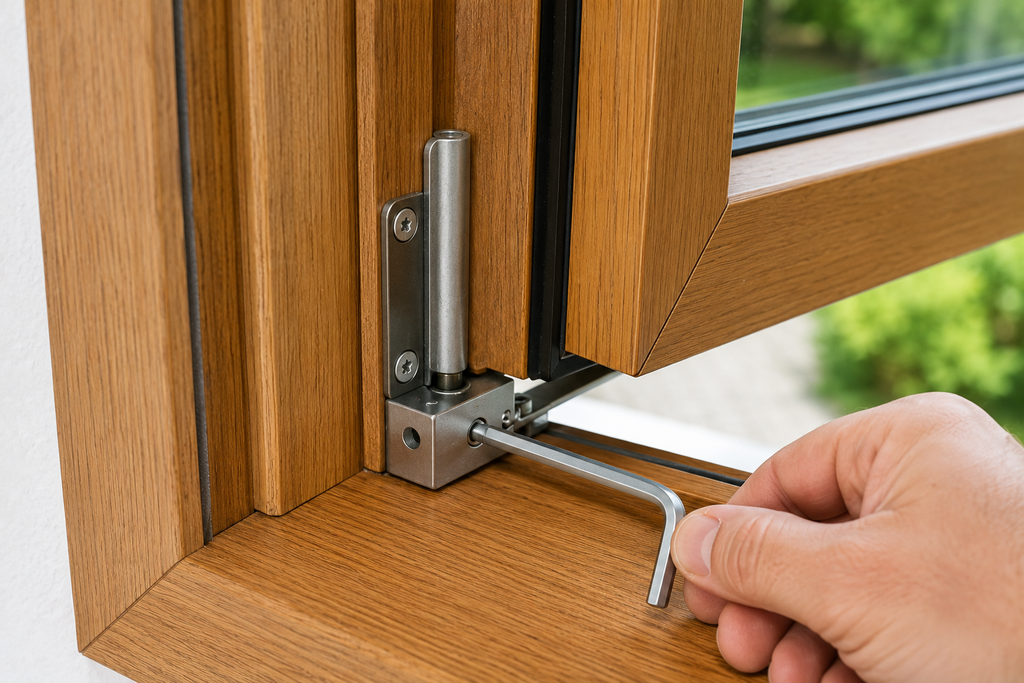

Houten draaikiepraam hoger of lager afstellen

Een houten draaikiepraam dat aan de onderkant sleept, hangt mogelijk te laag. Bij veel systemen pas je de hoogte aan via het onderste scharnierpunt of de hoekspeun.

Open het raam en zoek het onderste draaipunt. Vaak zit hier een beschermkap overheen. Verwijder deze voorzichtig als dat volgens het beslag mogelijk is.

Plaats de passende sleutel in het afstelpunt en draai slechts een klein stukje. Sluit het raam daarna opnieuw en controleer of de speling aan de onderzijde is veranderd.

Welke kant moet je draaien?

Dat verschilt per beslag.

Het is daarom niet verstandig om een algemene regel te volgen zoals “rechtsom is omhoog”. Bij het ene systeem kan dit kloppen en bij een ander systeem juist niet.

Controleer de technische handleiding van het beslag of voer een zeer kleine correctie uit en kijk in welke richting de raamvleugel beweegt.

Forceer de stelschroef nooit wanneer je weerstand voelt of het einde van het verstelbereik bereikt.

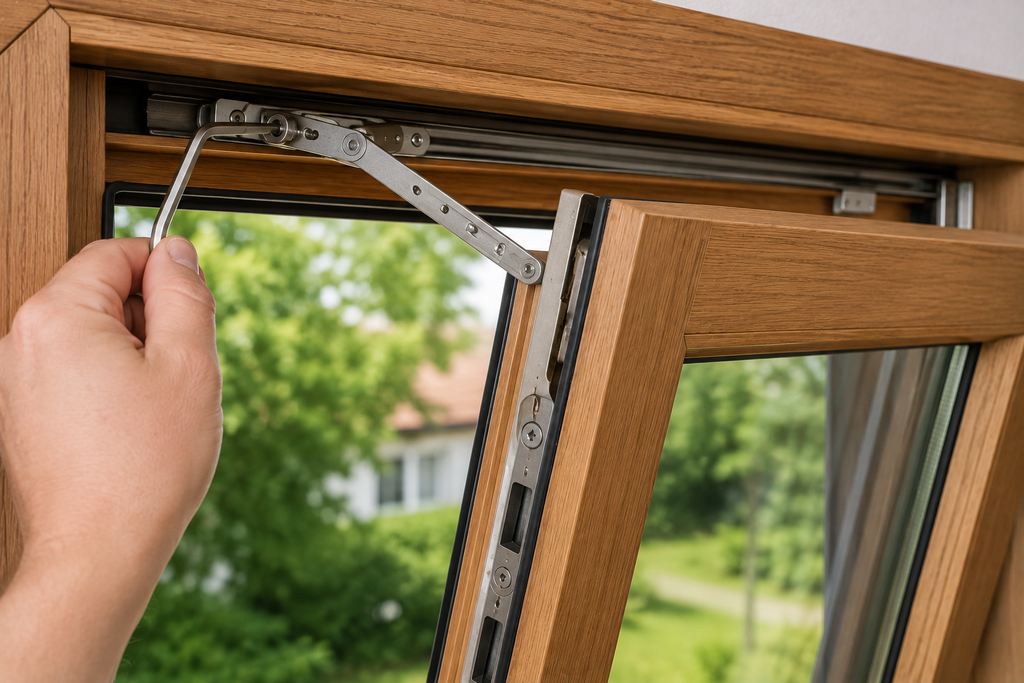

Houten draaikiepraam naar links of rechts afstellen

Wanneer de raamvleugel te ver naar de sluitzijde of juist naar de scharnierzijde staat, is een zijdelingse correctie nodig.

Bij veel draaikiepsystemen kun je hiervoor afstelpunten gebruiken bij de schaararm en het onderste draaipunt. Welke plek je moet aanpassen, hangt af van waar het raam het kozijn raakt.

Raakt vooral de bovenste hoek aan de sluitzijde, dan ligt een correctie bij de schaararm voor de hand. Raakt juist de onderste hoek, dan controleer je ook de zijdelingse afstelling onderaan.

Verstel opnieuw in kleine stappen en controleer na iedere wijziging de kier rondom de volledige raamvleugel. Het doel is niet alleen dat het probleem op één plek verdwijnt, maar dat het raam overal netjes in het kozijn staat.

Scheefgezakt draaikiepraam afstellen

Een raamvleugel kan na verloop van tijd iets scheef gaan hangen. Dit merk je vaak doordat de hoek aan de krukzijde naar beneden staat en bij het sluiten tegen het kozijn aankomt.

Ga in zo’n situatie niet automatisch de volledige raamvleugel omhoog zetten. Bij een scheefstand kan een combinatie van hoogte- en zijdelingse correctie nodig zijn.

Controleer eerst:

• welke hoek te laag staat;
• waar het raam het kozijn raakt;
• of de kier rondom ongeveer gelijk is;
• of het beslag nog heel is;
• of er geen speling op onderdelen zit.

Voer daarna gerichte, kleine correcties uit.

Blijft een zwaar raam sterk terugzakken, dan kan er meer aan de hand zijn dan alleen verkeerde afstelling. Laat in dat geval het beslag en de montage controleren.

Draaikiepraam sleept aan de onderkant

Wanneer een houten draaikiepraam over de onderkant van het kozijn sleept, moet je eerst bepalen hoe het contact eruitziet.

Sleept de volledige onderzijde, dan kan de raamvleugel in zijn geheel te laag staan. Sleept alleen de onderste hoek aan de krukzijde, dan is er waarschijnlijk eerder sprake van scheefstand.

Let ook op het moment waarop het probleem voorkomt.

Klemt of sleept het raam het hele jaar door, dan is verkeerde afstelling aannemelijker. Treedt het vooral op tijdens vochtige perioden, dan kan het hout zelf ook invloed hebben.

Controleer dus altijd eerst de oorzaak voordat je de raamvleugel flink omhoog verstelt.

Draaikiepraam sluit niet goed

Een draaikiepraam dat niet goed sluit, kan verschillende oorzaken hebben. Het hoeft dus niet altijd om één verkeerde stelschroef te gaan.

Mogelijke oorzaken zijn:

• verkeerde afstelling;
• vuil in de sponning;
• beschadigde rubbers;
• versleten beslag;
• raamvleugel die het kozijn raakt;
• te hoge aanpersdruk;
• verkeerde stand van het draaikiepmechanisme.

Probeer de raamkruk nooit met veel kracht dicht te draaien. Wanneer je hard tegen de raamvleugel moet duwen om hem te kunnen sluiten, is dat een duidelijk signaal dat je eerst de oorzaak moet zoeken.

Nieuwe afdichtingsrubbers kunnen soms wat meer weerstand geven. Dat betekent niet automatisch dat het raam verkeerd is afgesteld.

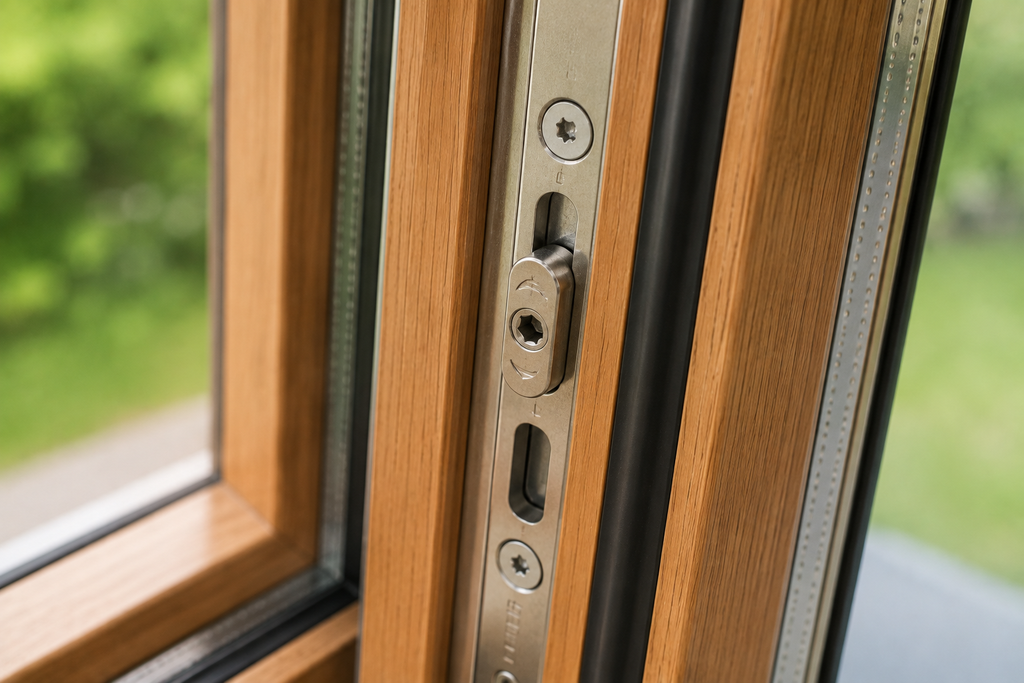

Houten draaikiepraam strakker afstellen tegen tocht

Voel je tocht terwijl het raam volledig gesloten is, dan moet je eerst bepalen waar de lucht binnenkomt.

Controleer de volledige aansluiting tussen raamvleugel en kozijn. Kijk daarnaast of de rubbers schoon, heel en goed geplaatst zijn.

Staat de raamvleugel goed en zijn de rubbers in orde, dan kun je bij geschikt beslag de aanpersdruk mogelijk aanpassen via de sluitnokken.

Door een excentrische sluitnok te verstellen, kan bij veel systemen de druk tegen het rubber worden verhoogd of verlaagd.

Stel niet meteen alle sluitnokken maximaal strak. Een te hoge aanpersdruk kan de bediening van de raamkruk zwaarder maken en de rubbers onnodig belasten.

Het doel is een goede afdichting waarbij het raam nog steeds soepel opent en sluit.

Houten draaikiepraam klemt: ligt het wel aan de afstelling?

Bij een houten draaikiepraam moet je altijd rekening houden met het materiaal zelf. Hout kan reageren op vocht en temperatuur, waardoor de maat van de raamvleugel licht kan veranderen.

Daarom is niet ieder klemmend raam automatisch verkeerd afgesteld.

Kijk waar het hout elkaar raakt

Open het raam en controleer de randen op duidelijke schuurplekken. Afgesleten verf of een blank stukje hout laat vaak precies zien waar het raam tegen het kozijn aanloopt.

Zo’n contactpunt geeft veel informatie over de richting waarin je moet zoeken.

Controleer de verflaag

Bij oudere houten kozijnen kunnen in de loop der jaren meerdere verflagen zijn aangebracht. Daardoor kan de beschikbare ruimte tussen raam en kozijn langzaam kleiner worden.

Controleer ook of bewegende beslagdelen of rubbers per ongeluk zijn meegeschilderd.

Let op vocht en weersomstandigheden

Hout neemt vocht op en staat dit ook weer af. Daardoor kunnen afmetingen licht veranderen.

Merk je dat het raam vooral tijdens een natte periode klemt, dan is het verstandig om niet meteen grote afstelcorrecties te doen. Anders stel je het raam mogelijk af op een tijdelijke situatie.

Controleer tegelijkertijd de staat van het schilderwerk. Slecht beschermd hout kan makkelijker vocht opnemen.

Ga niet direct schaven of schuren

Het is verleidelijk om een klemmend houten raam meteen een stukje af te schaven. Toch is dat vaak niet de beste eerste stap.

Als de raamvleugel simpelweg verkeerd hangt, kan het probleem met het beslag worden opgelost. Haal je eerst hout weg, dan kan na het correct afstellen juist een blijvende kier ontstaan.

Controleer daarom eerst de positie en afstelling van de raamvleugel.

Draaikiepraam gaat tegelijk open en kiepen

Een draaikiepraam kan soms in een verkeerde bedieningsstand terechtkomen. Het lijkt dan alsof het raam tegelijkertijd draait en kiept.

De raamvleugel hangt in dat geval vaak nog aan het onderste draaipunt en aan een deel van de bovenconstructie.

Forceer het raam niet.

Bij veel systemen zit aan de krukzijde een draaikiepblokkering. Deze voorkomt normaal dat je de kruk in een verkeerde positie zet.

Een algemene aanpak is:

1. ondersteun de raamvleugel;
2. zoek de draaikiepblokkering;
3. bedien deze volgens het systeem;
4. zet de kruk in de juiste stand;
5. breng de bovenhoek voorzichtig terug naar het kozijn;
6. herstel daarna de normale bedieningsstand.

De exacte handeling verschilt per merk beslag.

Is het raam groot of zwaar, of lijkt een onderdeel los te zitten, laat het dan ondersteunen en schakel zo nodig professionele hulp in.

Verschilt het afstellen per merk beslag?

Ja. Het basisprincipe van draaikiepbeslag is vergelijkbaar, maar de technische uitvoering verschilt per fabrikant.

Je kunt onder andere beslag tegenkomen van:

• GU;
• BUVA;
• Roto;
• Winkhaus;
• Maco.

Daarbij kunnen verschillen bestaan in:

• positie van stelschroeven;
• benodigde sleutelmaat;
• draairichting;
• verstelbereik;
• manier waarop de aanpersdruk wordt ingesteld;
• vorm van scharnieren en sluitnokken.

Zoek daarom indien mogelijk de handleiding van het exacte beslag op jouw raam. Dat is betrouwbaarder dan een algemene instructie voor een ander systeem.

Onderhoud het hang- en sluitwerk meteen

Als je het raam toch controleert, is dat een goed moment om ook het hang- en sluitwerk te onderhouden.

Verwijder vuil en controleer of alle onderdelen nog stevig vastzitten. Let daarnaast op:

• losse bevestigingen;
• roest;
• vervuiling;
• slijtage;
• beschadigde rubbers;
• onderdelen die zwaar bewegen.

Gebruik alleen smeer- of onderhoudsmiddelen die geschikt zijn voor het betreffende beslag. Controleer daarvoor de voorschriften van de fabrikant.

Let er bij schilderwerk ook op dat je bewegende beslagdelen en afdichtingsrubbers niet meeschildert.

Veelgemaakte fouten bij het afstellen

Een draaikiepraam afstellen is meestal goed zelf te doen, maar een aantal fouten komt regelmatig voor.

Te veel tegelijk verstellen

Een grote correctie maakt het lastig om te zien wat het effect precies is. Draai daarom steeds een klein stukje en test daarna opnieuw.

Meerdere afstelpunten tegelijk aanpassen

Als je verschillende stelschroeven tegelijk verandert en het raam daarna slechter sluit, weet je niet meer welke aanpassing de oorzaak is.

Pas daarom één onderdeel tegelijk aan.

De oorspronkelijke stand niet vastleggen

Maak vooraf een foto of een kleine markering. Zo kun je altijd terug naar de beginsituatie.

Verkeerd gereedschap gebruiken

Een slecht passende inbussleutel of Torx-bit kan de stelschroef beschadigen. Gebruik daarom altijd de juiste maat.

De raamkruk forceren

Een kruk die extreem zwaar draait, geeft aan dat er ergens spanning of blokkering zit. Meer kracht gebruiken vergroot de kans op schade.

Een scheef kozijn proberen weg te stellen

Wanneer het volledige kozijn verkeerd staat, los je dat niet volledig op met het raamwerkbeslag.

Houtwerking negeren

Klemt een houten raam alleen in bepaalde weersomstandigheden, dan moet je rekening houden met tijdelijke vochtwerking.

De sluitnokken maximaal strak zetten

Meer druk betekent niet automatisch een betere afdichting. Een te hoge aanpersdruk kan juist nieuwe problemen veroorzaken.

Wanneer kun je beter een vakman inschakelen?

Kleine afstelcorrecties kun je meestal zelf uitvoeren, maar niet ieder probleem is geschikt voor een doe-het-zelfoplossing.

Schakel liever een specialist in wanneer:

• het beslag gebroken of verbogen is;
• het raam extreem scheef hangt;
• het raam uit het scharnier is gekomen;
• een stelschroef beschadigd is;
• het kozijn zelf sterk uit het lood staat;
• het hout verrot of ernstig beschadigd is;
• het raam na meerdere kleine correcties nog steeds niet goed werkt;
• je niet kunt bepalen welk type beslag is gemonteerd.

Wees extra voorzichtig bij grote raamvleugels met dubbel of triple glas. Deze kunnen veel zwaarder zijn dan ze eruitzien.

Veelgestelde vragen over een houten draaikiepraam afstellen

Hoe stel je een houten draaikiepraam af?

Bepaal eerst waar het raam verkeerd staat. Via de schaararm, hoekspeun en sluitnokken kun je bij veel systemen de hoogte, zijdelingse positie en aanpersdruk aanpassen. De exacte werkwijze verschilt per beslagmerk.

Welke inbussleutel heb je nodig voor een draaikiepraam?

Dat hangt af van het gebruikte beslag. Sommige systemen gebruiken één of meerdere inbusmaten, terwijl andere afstelpunten met Torx worden bediend. Controleer daarom eerst het merk en type beslag.

Hoe stel je een draaikiepraam hoger?

Bij veel draaikiepsystemen kun je de hoogte verstellen via het onderste scharnierpunt of de hoekspeun. Draai steeds slechts een klein stukje en test daarna of het raam beter sluit.

Hoe stel je een draaikiepraam naar links of rechts?

De zijdelingse positie kan bij veel systemen worden aangepast via de schaararm en/of het onderste draaipunt. Welk afstelpunt je nodig hebt, hangt af van de plek waar het raam aanloopt.

Waarom hangt mijn draaikiepraam scheef?

Een raamvleugel kan iets zakken, maar ook versleten beslag, verkeerde montage of een probleem met het kozijn kan de oorzaak zijn. Kijk eerst waar de scheefstand zichtbaar is voordat je iets verstelt.

Waarom sleept mijn draaikiepraam aan de onderkant?

Wanneer de hele onderzijde sleept, kan het raam te laag hangen. Wanneer slechts één hoek sleept, is scheefstand waarschijnlijker. Bij houten ramen kan vochtwerking ook een rol spelen.

Hoe stel je een draaikiepraam strakker af?

Bij veel systemen kun je de aanpersdruk veranderen via verstelbare sluitnokken. Doe dit voorzichtig, want te veel druk kan ervoor zorgen dat het raam juist moeilijker sluit.

Waarom klemt mijn houten draaikiepraam?

Dat kan komen door verkeerde afstelling, vuil, beschadigd beslag, rubbers, dikke verflagen of vochtwerking van het hout. Bepaal daarom eerst waar het raam precies klemt.

Kun je een draaikiepraam zelf afstellen?

Kleine correcties kun je meestal zelf doen wanneer je weet welk beslag gemonteerd is. Werk rustig, verander één onderdeel tegelijk en forceer niets.

Een goed afgesteld houten draaikiepraam sluit soepel en zonder kracht

Een houten draaikiepraam afstellen begint altijd met het vinden van de oorzaak. Controleer eerst waar het raam sleept, klemt of tocht en kijk daarna naar het kozijn, de rubbers en het beslag.

Bij veel draaikiepramen kun je via de schaararm, hoekspeun en sluitnokken de positie en aanpersdruk corrigeren. Werk daarbij steeds in kleine stappen en test het raam na iedere wijziging.

Houd er bij houten kozijnen bovendien rekening mee dat het probleem niet altijd uit het beslag komt. Ook houtwerking, schilderwerk en de montage van het kozijn kunnen invloed hebben.

Door eerst goed te controleren en daarna pas gericht af te stellen, voorkom je onnodige schade en vergroot je de kans dat het raam weer soepel opent, kiept en sluit.
